CNCDesktop500v2 Files

Replica y monta la maquina CNCDesktop500v2 DIY con los archivos de este producto digital. Un diseño probado y que ha dado un grandísimo resultado.

Se incluyen los siguientes archivos:

• Modelo 3D Fusion360.
• Modelo STEP de la maquina.
• Planos de las piezas con notas para los agujeros y roscas.
• Fotos.
• Breve guía de montaje.
• Listado de Materiales con enlaces a todos los componentes que se necesitan.
• STEPs de todas las piezas que se han de mecanizar.

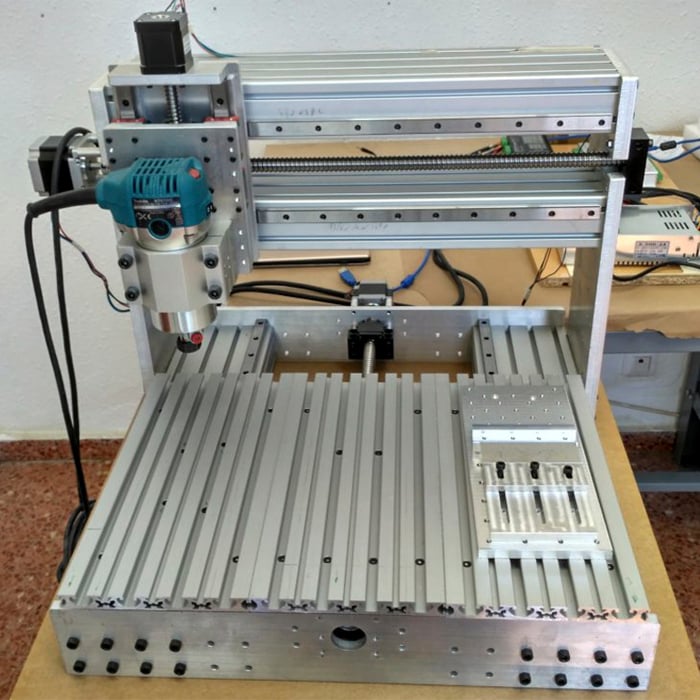

Es una maquina CNC de construcción casera con muy buenas prestaciones y sencilla de montar por alguien con poca experiencia y/o pocas herramientas.

Con estos archivos podrás realizar la fabricación de la propia maquina para ti, buscando donde te pueden cortar las piezas necesarias y con un listado de materiales con enlaces de comprar para saber que hay que comprar exactamente, depende de ti que opciones elegir en ciertos elementos donde se pueden montar alternativas, partiendo de un mínimo.

No es la CNC perfecta, pero es una maquina que ha mostrado un gran rendimiento, con un coste económico muy contenido. Con el modelo 3d podrás hacer modificaciones o diseñar y fabricar tu mismo accesorios o las piezas que necesites. Sin descartar que podrás modificar el diseño y reescalar algunas partes según tus necesidades. Quizás necesites algunos centímetros mas en uno de los ejes.

Este tipo de CNC con un chasis en aluminio (perfileria, pletinas de aluminio) es perfecta para tenerla ubicada en una mesa, ya que es un tamaño pequeño.

Características básicas de la maquina:

• Tamaño de la maquina: 750 x 750 x 600 mm
• Tamaño de la base de trabajo: 480 x 320 mm
  • Perfil aluminio 16160
• Área útil de trabajo: 400 x 320 x 100 mm
  • Eje X: 400 mm
  • Eje Y: 320 mm
  • Eje Z: 100 mm
• Guías lineales MGN15
• Husillo de bolas SFU1605 en ejes X,Y
• Husillo de bolas SFU1204 en eje Z
• Motor Nema 23 2,8A/f (modelo mas corto) en ejes X,Y.
• Motor Nema 17 – 1,8A/f - 52 N.cm (modelo de 40mm), hay un modelo que es mas largo y tiene mas fuerza. Este motor lleva el husillo de bolas SFU1204 integrado.
• Soportes BK/BF 10 para los husillos de los ejes X,Y
• Espaciadores metálicos como soportes para los motores.
• Spindle mediante Makita RT700C (750W).
• Pletinas de aluminio de 10 a 15mm de espesor.

Puedes encontrar mas información de la maquina, así como proyectos hechos con ella en mi blog -> CNC Desktop 500 v2

Ofrezco aparte el servicio de Soporte durante 1 año mediante el cual puedes consultar todas tus dudas durante el montaje, durante los primeros pasos o como realizar algún tipo de mecanizado. El contacto es directo con el diseñador.

Con la opción sin soporte, solo se ofrece el contenido de los archivos y las indicaciones en estos incluidos. Cualquier duda. Salvo error en la información de los archivos, será el comprador quien tenga que resolver los propios problemas que puedan surgir para elaborar el proyecto.

Dentro de la información que se incluye en los archivos, tendrás las posibilidad de comprar las piezas de aluminio mecanizadas por el propio diseñador (y apoyarme para poder hacer mas proyectos así) o podrás generar los archivos de fabricación a partir del modelo 3d para fabricar las piezas en la empresa que tu quieras o incluso tu mismo!
